Rysowanie śrub w przekroju bocznym
Narzędzie nakładki e-CAD Śruby: Rysowanie śrub w przekroju bocznym, dla programów: ZWCAD®, GstarCAD®, BricsCAD®, AutoCAD®.
-
obejrzyj:
okno dialogowe
|
przykład 1
|
przykład 2
|
przykład 3
|
przykład 4
|
przykład 5
| film 1 | film 2
- możliwość całkowicie dowolnego zdefiniowania przez użytkownika wyglądu opisów śrub, nakrętek i podkładek
- rysowanie śrub z łbem sześciokątnym w widoku bocznym w klasach dokładności: A, B, C z nakrętkami sześciokątnymi i podkładkami okrągłymi (szereg normalny) lub z podkładkami okrągłymi ściętymi (szereg normalny)
- rysowanie śrub z łbem sześciokątnym powiększonym do połączeń sprężanych (doczołowych lub ciernych) HV w widoku bocznym z nakrętkami sześciokątnymi powiększonymi do połączeń sprężanych (doczołowych lub ciernych) i podkładkami okrągłymi do połączeń sprężanych (doczołowych lub ciernych)
- przejrzysty, szybki i łatwy sposób konfigurowania śruby w oknie dialogowym
- określanie w oknie dialogowym parametrów takich jak: rodzaj śruby, norma, typ śruby, długość śruby L, klasa własności mechanicznych śruby, ilość śrub i ilość podkładek (wartości potrzebne do opisu śruby), rodzaj podkładek
- możliwość automatycznego grupowania rysowanych śrub, co umożliwia łatwe ich późniejsze kopiowanie oraz przesuwanie przez użytkownika
- możliwość automatycznego wstawiania opisu łącznego dla śruby, nakrętki i podkładek
- określanie przez użytkownika położenia końcowej linii opisowej, dzięki czemu zapobiega się nieestetycznemu nachodzeniu opisów na inne elementy w rysunku
- śruba może zostać narysowana w dowolnej pozycji i w dowolnym kierunku. Następuje to poprzez swobodne wskazanie przez użytkownika punktów podstawowych P1, P2 na ekranie (są to punkty początku i końca powierzchni ściskanej przez śrubę)

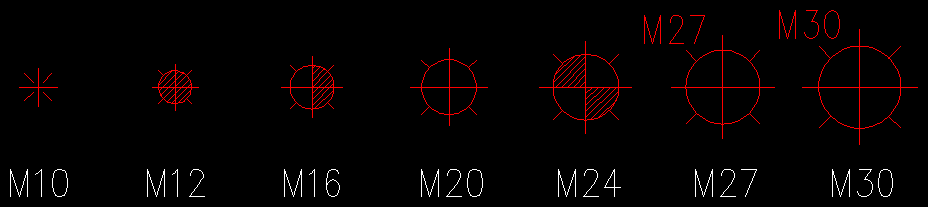

- możliwość narysowania śruby w uproszczeniu (rysunek uproszczony śruby w widoku bocznym)
- zapamiętywanie (zapisywanie) na stałe ostatnich ustawień wszystkich wartości i parametrów w oknie dialogowym. Możliwość przywrócenia w każdym momencie ustawień domyślnych - parametrów i wartości kontrolek okna dialogowego poprzez kliknięcie w przycisk Domyślne. Opcję tą włącza się i wyłącza w oknie Konfiguracja.
-
dzięki Menagerowi Zapisz/Wczytaj,
możliwość zapamiętywania wszystkich ustawień (wartości pól edycyjnych, pozycji list rozwijalnych, statusów przełączników, itd.) okna dialogowego i możliwość ponownego ich wczytania w przyszłości, co umożliwia budowanie własnej bazy elementów użytkownika
-
możliwość wyboru w zależności od rodzaju śruby jednej z poniższych norm dla opisu śrub.
Użytkownik wybiera tylko normę dla śruby, a normy pozostałych elementów śruby dobierane są automatycznie w zależności od wybranej normy śruby.
|
|
|
|
rodzaj śruby
|
norma śruby
|
norma nakrętki
|
norma podkładki
|
A |
PN 82101 |
PN 82144 |
PN 82005 |
A |
ISO 4014 |
ISO 4032 |
ISO 7089 ISO 7090 (ścięta) |
A |
DIN 931 |
DIN 934 |
DIN 125A |
A |
DIN 7990 |
DIN-EN 24034 |
DIN 7989 |
B |
PN 82101 |
PN 82144 |
PN 82005 |
B |
ISO 4014 |
ISO 4032 |
ISO 7089 ISO 7090 (ścięta) |
B |
DIN 931 |
DIN 934 |
DIN 125B |
B |
DIN 7990 |
DIN-EN 24034 |
DIN 7989 |
C |
PN 82101 |
PN 82144 |
PN 82005 |
C |
ISO 4016 |
ISO 4034 |
ISO 7091 |
C |
DIN 601 |
DIN 555 |
DIN 126 |
C |
DIN 7990 |
DIN-EN 24034 |
DIN 7989 |
HV |
PN 82343 |
PN 82171 |
PN 82039 |
HV |
ISO 7412 |
ISO 7414 |
ISO 7416 |
HV |
DIN 6914 |
DIN 6915 |
DIN 6916 |
|
|
instrukcja obsługi:
|
1 |
w oknie dialogowym kliknąć w przycisk Wskaż punkty podstawowe na ekranie |
2 |
w projekcie kliknąć w miejsce położenia punktu górnego śruby w widoku bocznym, a następnie kliknąć w miejsce położenia punktu dolnego śruby |
3 |
w rozwiniętym automatycznie oknie dialogowym ustawić/zmienić potrzebne parametry i wartości |
4 |
w oknie dialogowym kliknąć w przycisk Rysuj |
5 |
w projekcie kliknąć w miejsce które będzie punktem położenia opisów (w przypadku gdy zaznaczono opcję wstaw opis w oknie dialogowym) |
6 |
śruba zostanie wrysowana |
|
|
