Jak w interfejsie wstążkowym programu CAD wyświetlić paski narzędziowe nakładek e-CAD, gdy nie są one widoczne?
Pomoc e-CAD®
Gdy po prawidłowym zainstalowaniu i załadowaniu / wczytaniu nakładek e-CAD w programie CAD (w którym aktywny jest interfejs wstążkowy) nie pojawią się paski narzędziowe nakładek e-CAD (Toolbar's), należy:

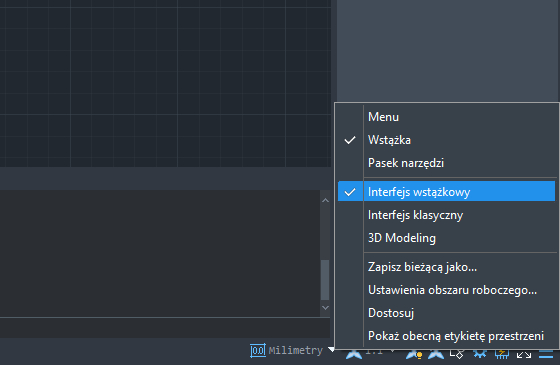

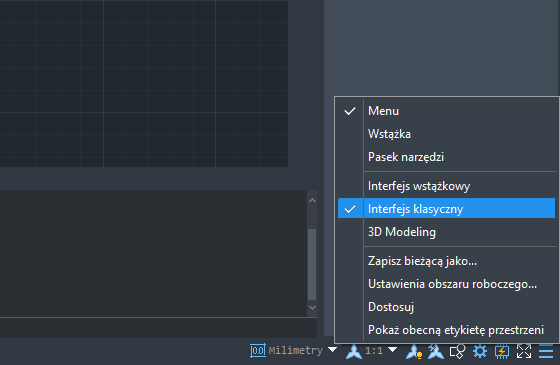

1. Przełączyć program CAD w tryb interfejsu klasycznego.

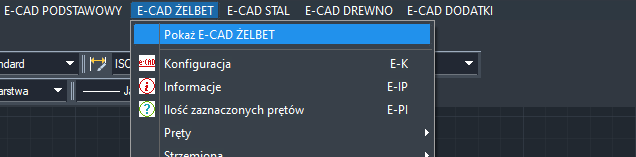

2. W górnym menu klasycznym nakładek e-CAD, rozwinąć menu modułu (którego pasek z narzędziami ma zostać pokazany) i kliknąć w pierwszą opcję na liście (np. Pokaż E-CAD ŻELBET).

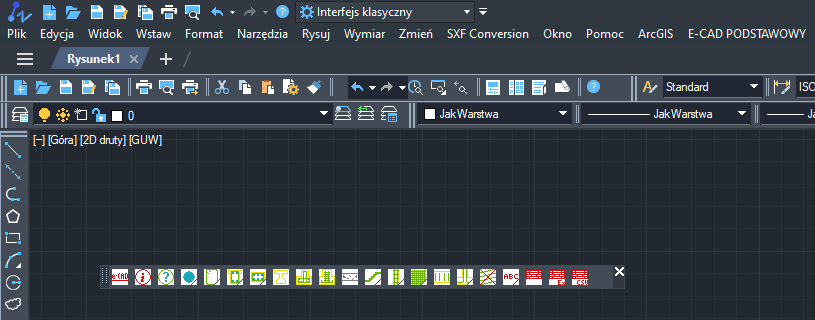

3. Wybrany pasek z narzędziami nakładek e-CAD pojawi się na ekranie w trybie interfejsu klasycznego programu CAD.
4. Przełączyć program CAD w tryb interfejsu wstążkowego.

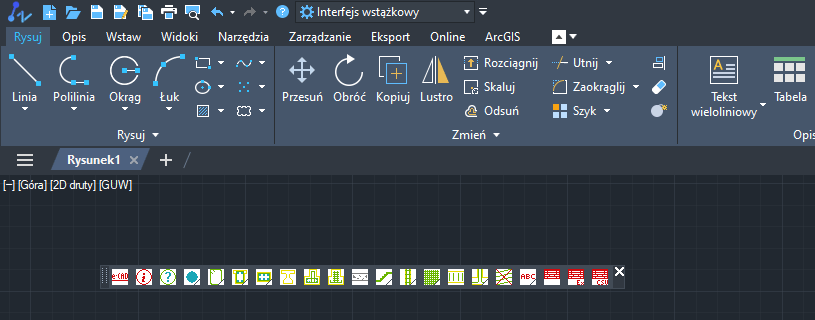

5. Program CAD będzie działał w trybie interfejsu wstążkowego i wybrane paski narzędziowe nakładek e-CAD będą nadal widoczne.
ZOBACZ RÓWNIEŻ:
Jak ręcznie wczytać paski menu nakładek e-CAD?
Jak skutecznie i całkowicie przeładować paski menu nakładek? |
|
|
