Jak zmienić wielkość opisów (np. prętów, kształtowników, śrub, itd.) w nakładkach e-CAD?
W celu zmiany wielkości opisów (np. opisów prętów, strzemion, kształtowników, blach, płaskowników, śrub, nakrętek, podkładek, siatek, opisów drewnianych, itp.) w nakładkach e-CAD, wystarczy zmienić w oknie e-CAD Konfiguracja na zakładce Ogólne parametr Skala.
Parametr ten można zmieniać dowolną ilość razy, zyskując tym samym wiele różnych możliwości prezentacji elementów / fragmentów projektu / detali.
Elementy raz wrysowane z danym parametrem Skala nie ulegną modyfikacji po jego zmianie na inny, co stanowi dużą zaletę tego rozwiązania.

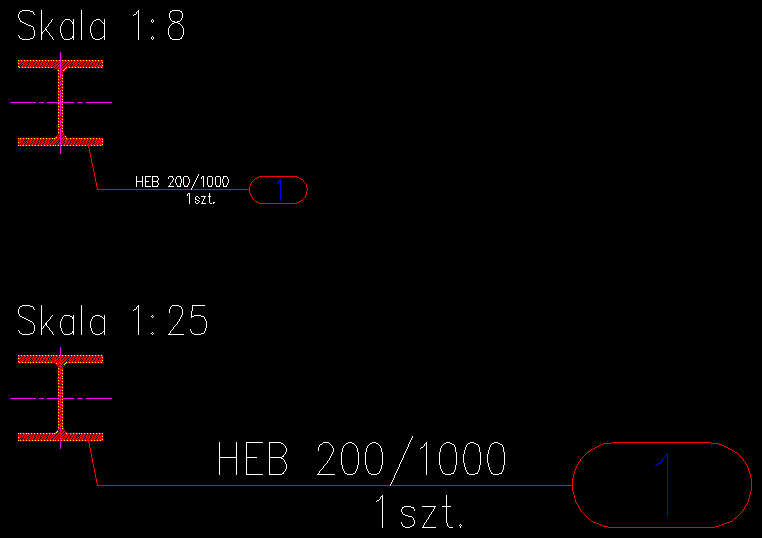

Poniżej przykład tego samego opisu kształtownika z różną wartością parametru Skala.
|
