CADelement to parametryczny generator online elementów CAD do postaci programu LISP®. Możesz podawać dowolne wymiary i dowolne parametry rysowanych elementów CAD.
Wygenerowane programy możesz używać bezpłatnie na wszystkich platformach CAD: AutoCAD®, BricsCAD®, GstarCAD®, IntelliCAD®, progeCAD®, ZwCAD®, ZwCAD+®, i innych.

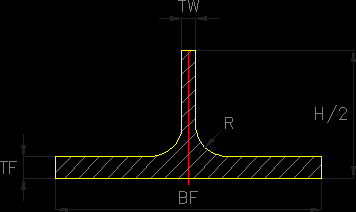

½ HEA 100 - Dwuteownik szerokostopowy ½

Skala i jednostka

	1:	(musi być liczbą całkowitą >0)

Warstwy

(nie może być puste i musi być: a-z, A-Z, 0-9, _, spacja)

Miejsce na Twoją reklamę

Wszystkie elementy CAD:

Kształtowniki gorącowalcowane (Elementy stalowe)

UAP

UPE

Kształtowniki gorącowalcowane ½ (Elementy stalowe)

Kształtowniki zimnowalcowane (Elementy stalowe)

Śruby (Elementy stalowe)

Strzemiona zbrojeniowe (Elementy żelbetowe)

Pręty żelbetowe kodowane (Elementy żelbetowe)

Konturowe przekroje szalunkowe

Inne elementy CAD

Dane geometryczne


H	(musi być liczbą >0)	[mm]
BF	(musi być liczbą >0)	[mm]
TW	(musi być liczbą >0)	[mm]
TF	(musi być liczbą >0)	[mm]
R	(musi być liczbą >0)	[mm]

Widoki elementu

(musi być liczbą >0)

[mm]

	H	BF	TW	TF	R
100	96	100	5	8	12
120	114	120	5	8	12
140	133	140	5.5	8.5	12
160	152	160	6	9	15
180	171	180	6	9.5	15
200	190	200	6.5	10	18
220	210	220	7	11	18
240	230	240	7.5	12	21
260	250	260	7.5	12.5	24
280	270	280	8	13	24
300	290	300	8.5	14	27
320	310	300	9	15.5	27
340	330	300	9.5	16.5	27
360	350	300	10	17.5	27
400	390	300	11	19	27
450	440	300	11.5	21	27
500	490	300	12	23	27
550	540	300	12.5	24	27
600	590	300	13	25	27
650	640	300	13.5	26	27
700	690	300	14.5	27	27
800	790	300	15	28	30
900	890	300	16	30	30
1000	990	300	16.5	31	30
