Co zrobić, jeżeli Dynamiczne Zbrojenie zawiera nieprawidłowo wyliczone długości prętów?
Pomoc e-CAD®
Czasami może zdążyć się tak, że podczas rysowania lub modyfikowania przez użytkownika obrysu dynamicznego zbrojenia, któryś z jego wierzchołków zostanie niefortunnie osadzony. Konsekwencją tego może być nieco niedokładna interpretacja jego zawartości przez program.

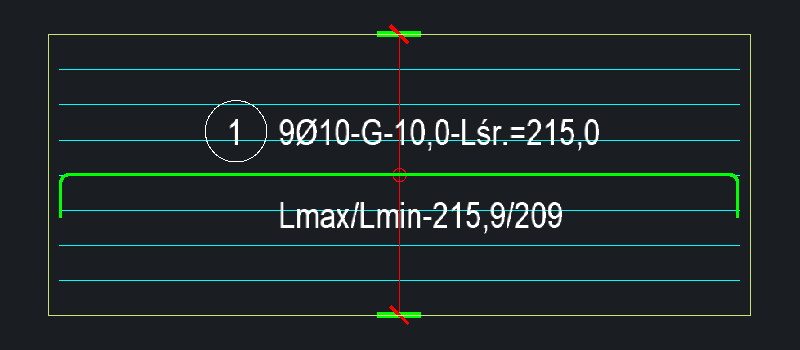

Jeżeli zatem zdąży się tak, że obiekt dynamicznego zbrojenia będzie zawierał nieprawidłowo lub mało dokładnie lub zbyt dokładnie wyliczone np. długości prętów, należy:
1.

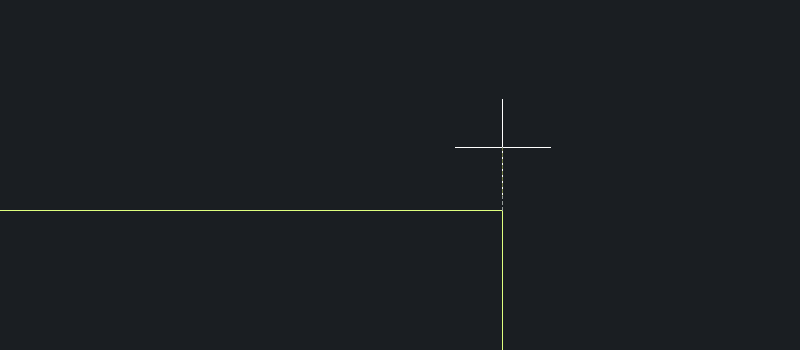

Przy pomocy narzędzia Poszerzanie / Zwężanie dynamicznego zbrojenia, minimalnie i przy pomocy dużego przybliżenia (tak aby nie wpływało to na założone w oknie dialogowym parametry obiektu) przesunąć obrys dynamicznego zbrojenia.
2.

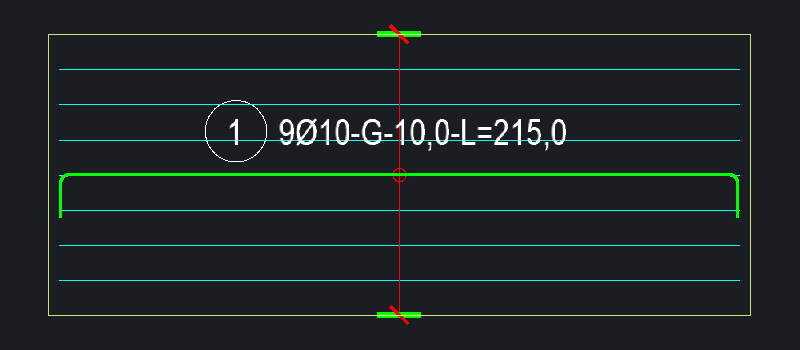

Dynamiczne Zbrojenie zostanie automatycznie przerysowane i zaktualizowane.
|
