Jak narysować / wstawić pręt o kształcie "U" w e-CAD Dynamiczne Zbrojenie?

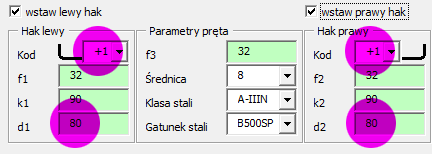

W celu wrysowania / wstawienia pręta o kształcie "U" w e-CAD Dynamiczne Zbrojenie, należy wybrać pręt kodowany prosty o kodzie 00 z hakami o kodach +1, +1 lub -1, -1, zagiętymi pod kątem 90 stopni (k1 i k2).
Długość gabarytową ramion pręta "U" regulować można poprzez parametry d1 i d2 dla każdego z haków (lewego i prawego) oddzielnie.
Długość gabarytową haka lewego wyliczamy następująco (długość gabarytową haka prawego wyliczamy analogicznie ale z parametrami f2 i d2):
( f1 / 2 ) + Średnica + d1
( 32 / 2 ) + 8 + 80 = 104
Chcąc uzyskać długość gabarytową odgięcia równą np. 200 należy zwiększyć wartość parametru d1 o 96 (w sumie d1 będzie wynosiło wówczas 80 + 96 = 176):
( 32 / 2 ) + 8 + 176 = 200
|
