Tworzenie określonej liczby kopii obiektu na odcinku (od pkt. 1 do pkt. 2)

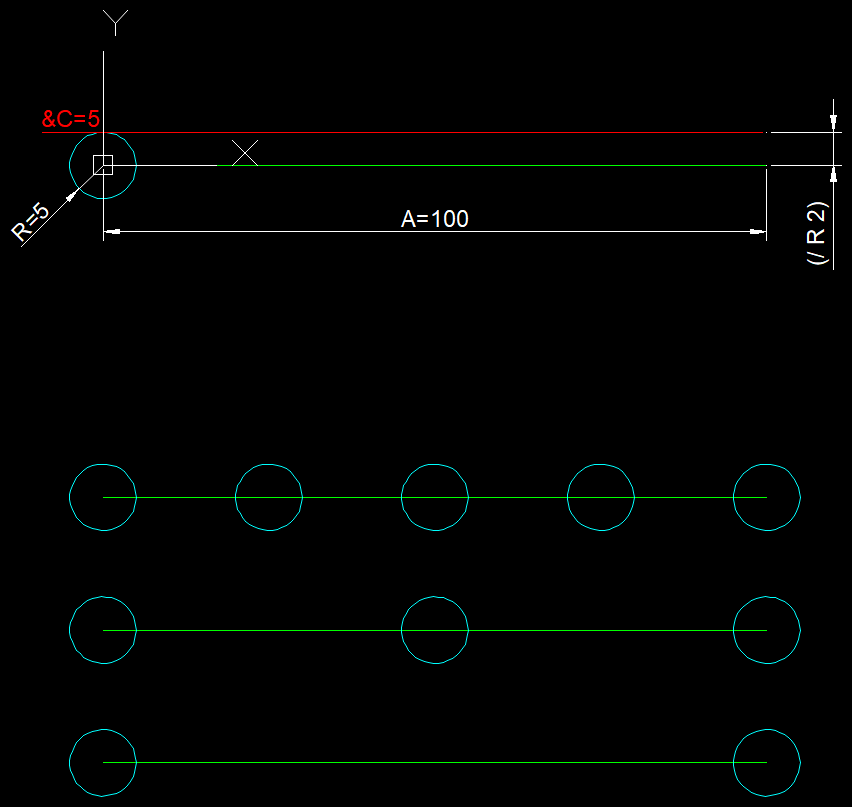

Na poniższej grafice (w górnej jej części) przedstawiony został przykład projektu gotowego do przetworzenia / przekonwertowania na automatyczny program, przez nakładkę e-CAD Dynamiczne Rysunki.
Kopiowanie okręgu nastąpi na zadanym odcinku / zakresie A w określonej z góry liczbie kopii elementu C.
Oba te parametry będą podawane w oknie dialogowym.
Odległość pomiędzy kopiowanymi elementami zostanie wyliczona automatycznie i wynikać będzie z długości odcinka A i liczby kopii C.
W dolnej części poniższego rysunku, widać efekt działania tak przygotowanego programu z parametrami określonymi w oknie dialogowym jako:
A = 100 | R = 5 | C = 5
A = 100 | R = 5 | C = 3
A = 100 | R = 5 | C = 2
|
