Tworzenie trapezu prostokątnego z ramką / marginesem / obwiednią na zewnątrz

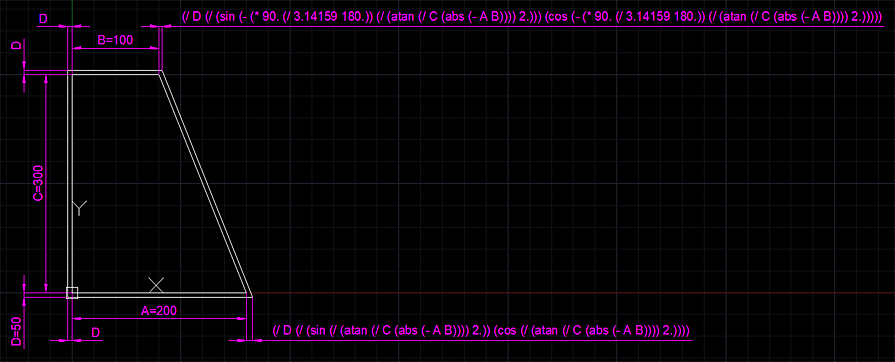

Na poniższej grafice przedstawiony został przykład projektu, gotowego do zamiany na automatyczny program, przy pomocy nakładki e-CAD Dynamiczne Rysunki.
Jest to projekt, który po przetworzeniu stworzy program rysujący trapez z ramką / obwiednią, oddaloną o równą i zadaną odległość D od konturu trapezu (od każdego jego boku) na jego zewnętrzną stronę.
Ten projekt zakłada, że B < A.
Jeżeli natomiast założenie miałoby być odwrotne, że B > A to należałoby zamienić pomiędzy sobą definicję dwóch ostatnich odcinków (wysuniętych najbardziej na prawo), czyli definicję odcinka dolnego zamienić miejscami z definicją odcinka górnego.
(/ D (/ (sin (/ (atan (/ C (abs (- A B)))) 2.)) (cos (/ (atan (/ C (abs (- A B)))) 2.))))
(/ D (/ (sin (- (* 90. (/ 3.14159 180.)) (/ (atan (/ C (abs (- A B)))) 2.))) (cos (- (* 90. (/ 3.14159 180.)) (/ (atan (/ C (abs (- A B)))) 2.)))))

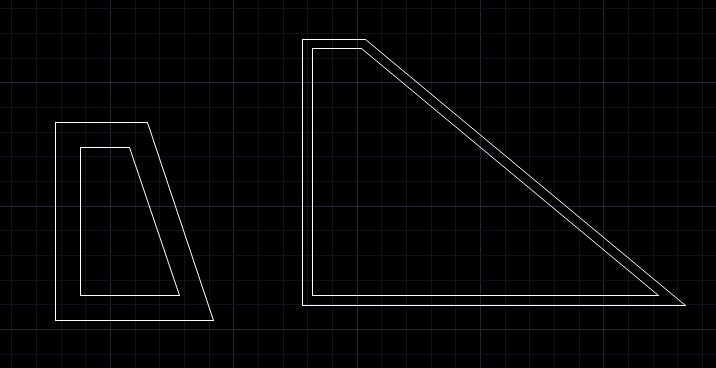

Poniżej widać efekt działania tak przygotowanego programu z parametrami określonymi w oknie dialogowym jako (od lewej):
A = 200 | B = 100 | C = 300 | D = 50
A = 700 | B = 100 | C = 500 | D = 20
 |
