Jak w e-CAD Dynamicznym Rysunku wstawić edytowalny obiekt tekstowy?
Pomoc e-CAD®
Aby wstawić obiekt tekstowy do swojego projektu, wystarczy umieścić w nim obiekt typu TEKST (_TEXT).
Ważne jest, aby punkt wstawienia obiektu tekstowego miał określone współrzędne przy pomocy linii wymiarowych (analogicznie jak wszystkie inne punkty wstawianych do projektu rysunku obiektów).
Obiektowi tekstowemu można również określić Wyrównanie, czyli sposób lokalizacji tekstu względem jego punktu wstawienia.
Jeżeli w polu Zawartość obiektu Tekst do wstawianego tekstu przypiszemy zmienną (np. A=Przykład, A=T2, ...) to w oknie dialogowym programu, będzie można wpisać dowolny tekst, który zostanie umieszczony w rysunku.
Natomiast jeżeli nazwa zmiennej nie zostanie podana, to wstawiany tekst będzie stały i w oknie dialogowym nie będzie można go zmienić.

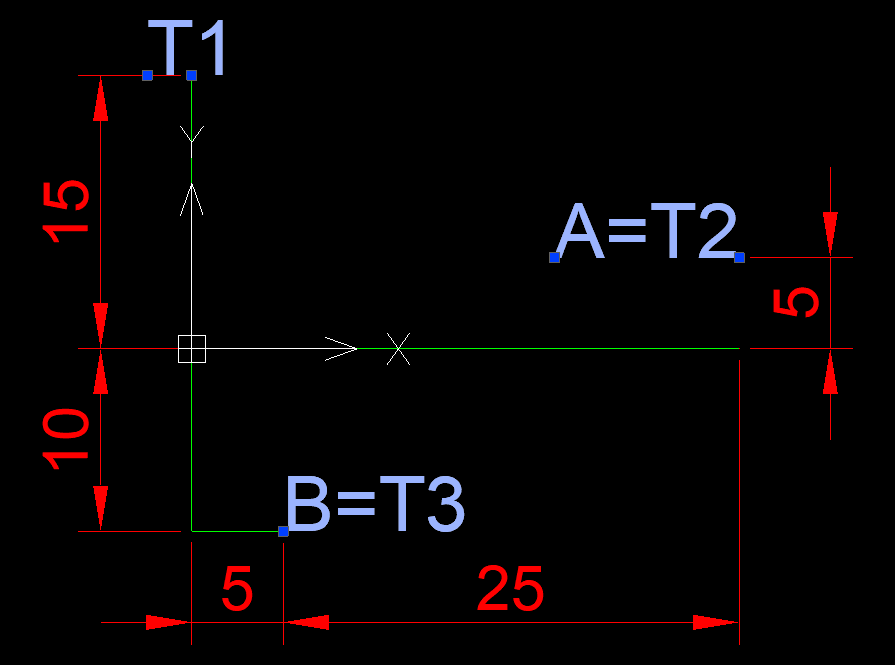

Poniżej przykład z kilkoma wariacjami zastosowania obiektów tekstowych w projekcie rysunku.
Obiekt tekstowy T1 ma określone wyrównanie centralne i jest stały/niezmienny.
Obiekt tekstowy T2 ma określone wyrównanie prawostronne i można zmienić jego wartość w oknie dialogowym bo ma przypisaną zmienną A.
Obiekt tekstowy T3 ma określone wyrównanie lewostronne i można zmienić jego wartość w oknie dialogowym bo ma przypisaną zmienną B.
 |
