Zaokrąglanie długości prętów do 10 [mm] w górę

Pomoc e-CAD®


W oknie Konfiguracja na zakładce e-CAD Żelbet istnieje opcja (domyślnie włączona) zaokrąglania długości prętów w opisach prętów do 10[mm] w górę.

Zatem jeżeli ta opcja jest włączona, program zaokrągla każdą wartość długości pręta w opisie do pełnego 1[cm] w górę.

Dla programu liczy się dokładny wymiar długości pręta.

Czasami jednak w oknie Właściwości w programie CAD nie jest wyświetlany pełny i dokładny wymiar długości polilinii z dokładnością do któregoś miejsca po przecinku, pomimo tego że tak naprawdę ta polilinia ma np.: na 10 pozycji po przecinku wartość 3.
W takiej sytuacji program konsekwentnie zaokrągli taki wymiar do pełnego centymetra w górę i zrobi to dobrze, zgodnie z oczekiwaniami.

Dlatego proszę zwrócić uwagę, na dokładność rysowania prętów.


PONIŻEJ 2 PRZYKŁADY:

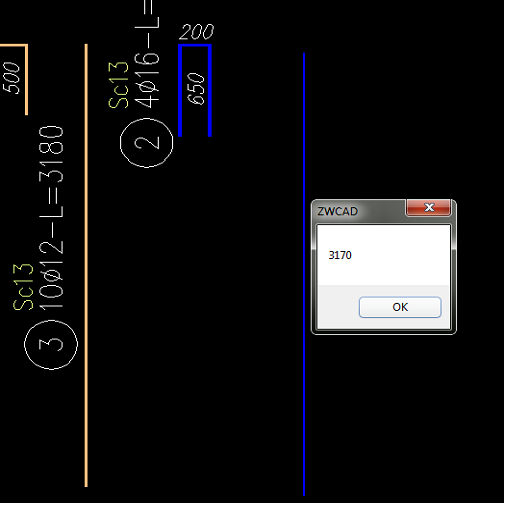

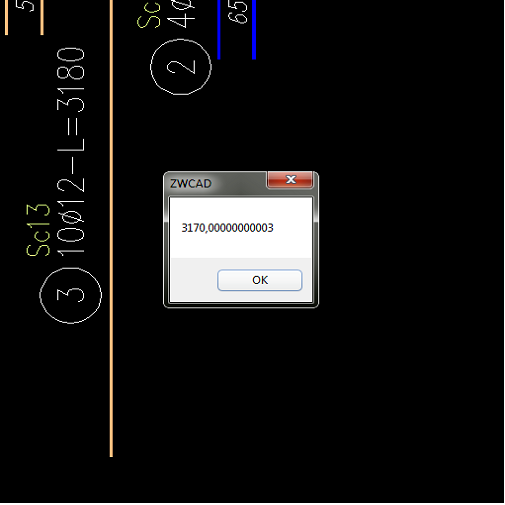

Pierwszy przykład wyświetla długość pręta w oknie Właściwości jako 3170, a tak naprawdę pręt ma długość 3170.00000000003, stąd prawidłowe zaokrąglenie długości w opisie do 3180.



W drugim przykładzie został narysowany pręt dokładnie o długości 3170 (@0,3170) i jak widać długość pręta wynosi 3170 i nie zostanie ona zaokrąglona przez program w opisie.
