Co zrobić, żeby w opisie pręta pojawiała się klasa stali zamiast gatunku stali?
Pomoc e-CAD®
Możliwe jest samodzielne dodawanie kolejnych pozycji w plikach konfiguracyjnych zawierających definicję gatunków stali i tym samym zastąpienie wyświetlanego gatunku stali klasą stali w opisach prętów i zestawieniach.
Aby można było używać w opisach prętów klas stali zamiast gatunków stali wystarczy do plików z definicją gatunków stali dopisać kolejną pozycję.
Pliki z definicją gatunków stali znajdują się w lokalizacji:
c:/e-cad/e-cad Zelbet Stal Drewno/Dane/
Nazwami plików są nazwy klas stali z rozszerzeniem (dat).
Pliki zawierające nazwy gatunków stali zdefiniowane w nakładce e-CAD Żelbet są następujące:
A-0.dat
A-I.dat
A-II.dat
A-III.dat
A-IIIN.dat
PRZYKŁAD:

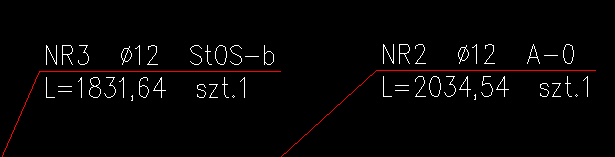

Chcemy aby zamiast gatunku stali St0S-b w opisach prętów i zestawieniach stali można było używać nazwy klasy stali A-0. (patrz poniższy rysunek)
W tym celu wystarczy do pliku A-0.dat dopisać w oddzielnym wierszu nazwę klasy stali.
Po takiej modyfikacji plik A-0.dat powinien wyglądać następująco:
A-0
St0S-b
Następnie należy ponownie uruchomić CADa z nakładką żelbetową. |
|
|
