Rysowanie zbrojenie płyt żelbetowych pomiędzy wskazanymi punktami
Narzędzie nakładki e-CAD Żelbet: Rysowanie zbrojenie płyt żelbetowych pomiędzy wskazanymi punktami, dla programów: ZWCAD®, GstarCAD®, BricsCAD®, AutoCAD®.
-
obejrzyj:
okno dialogowe
|

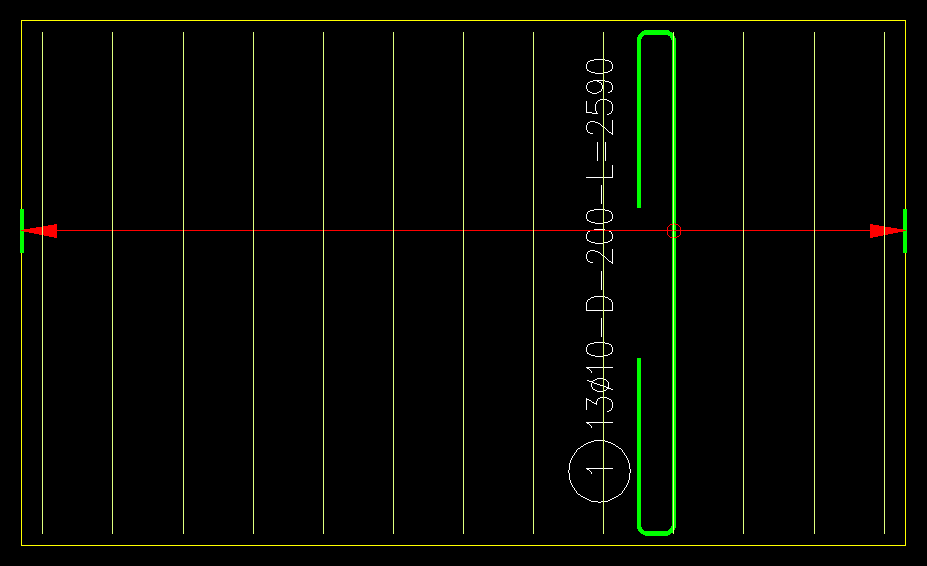

przykład 1
|

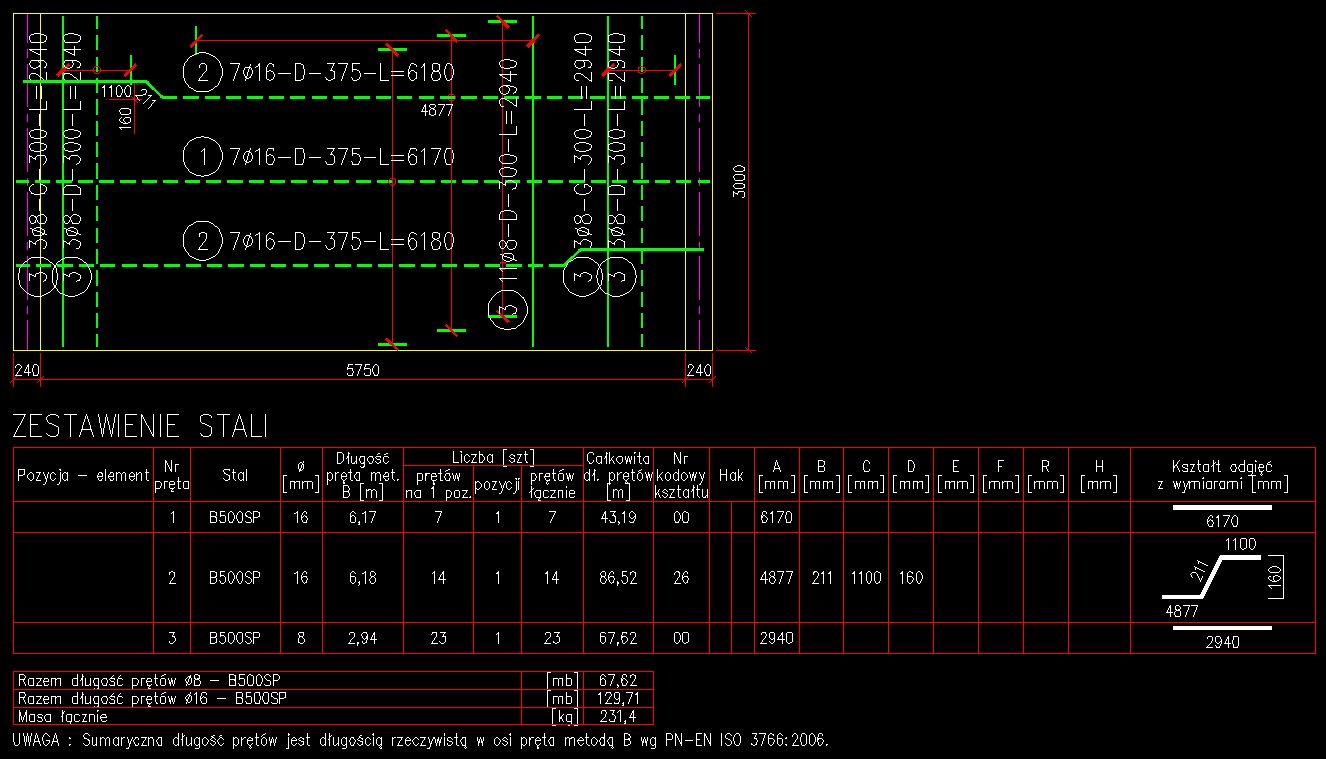

przykład 2
|
przykład 3
| film 1 | film 2 | film 3 | film 4 | film 5 | film 6 | film 7
- automatyczne wyliczanie ilości prętów w zależności od podanego rozstawu, potrzebnych do zazbrojenia płyty
- wrysowywanie zbrojenia pionowego i poziomego (górnego i dolnego)
- możliwość wrysowywanie zbrojenia pod dowolnym kątem
- możliwość określenia typu pręta: pręt górny lub pręt dolny
- dokładna parametryzacja prętów
- wszystkie opisane pręty posiadają kolejny, zweryfikowany numer pręta i nadają się do generowania wykazu stali bez dodatkowej ingerencji ze strony użytkownika
- trzy typy zakończenia prętów: bez haków, z hakiem pod kątem 90 stopni, z zagiętym hakiem pod kątem 180 stopni
- w obrębie całego rysunku DWG automatycznie wyszukiwane są kolejne, wolne numery prętów, a następnie sugerowane są one w oknie dialogowym jako następne, wolne numery prętów
- możliwość rysowania całego zakresu zbrojenia (poglądowego) na warstwie niedrukowalnej e-cad_rzutnie, dzięki temu widoczna jest całkowita ilość i rozstaw prętów w całym zakresie zbrojenia
- punkty wskazujące zakres rozkładu prętów są punktami symbolicznymi między którymi następuje rozkład prętów poglądowych i może zdarzyć się przypadek że znaczniki zakresu zbrojenia "od-do", oraz pręt reprezentatywny nie będą znajdowały się idealnie nad wrysowanymi prętami poglądowymi
- możliwość wyboru typu znacznika zakończenia linii wyznaczającej zakres zbrojenia (strzałka, architektoniczny, znacznik zdefiniowany przez użytkownika)
- możliwość grupowania oznaczeń zakresów zbrojeń
- automatyczna analiza numeracji prętów i strzemion, oraz sugerowanie (podpowiadanie) kolejnego, pierwszego wolnego numeru pręta lub strzemiona
- możliwość określenia w oknie dialogowym Pozycji Nadrzędnej dla wszystkich opisów prętów generowanych przez makro. Przydzielana Pozycja Nadrzędna musi istnieć (być wstawiona wcześniej) już w rysunku.
- zapamiętywanie (zapisywanie) na stałe ostatnich ustawień wszystkich wartości i parametrów w oknie dialogowym. Możliwość przywrócenia w każdym momencie ustawień domyślnych - parametrów i wartości kontrolek okna dialogowego poprzez kliknięcie w przycisk Domyślne. Opcję tą włącza się i wyłącza w oknie Konfiguracja.
-
dzięki Menagerowi Zapisz/Wczytaj,
możliwość zapamiętywania wszystkich ustawień (wartości pól edycyjnych, pozycji list rozwijalnych, statusów przełączników, itd.) okna dialogowego i możliwość ponownego ich wczytania w przyszłości, co umożliwia budowanie własnej bazy elementów użytkownika
|
|
instrukcja obsługi:
|
1 |
w oknie dialogowym ustawić/zmienić potrzebne parametry i wartości |
2 |
w oknie dialogowym kliknąć w przycisk Rysuj |
3 |
w projekcie kliknąć w miejsce położenia początku pręta (punkt P1), miejsce położenia końca pręta (punkt P2), miejsce położenia początku zakresu zbrojenia (punkt P3), oraz miejsce końca zakresu zbrojenia (punkt P4),
tak jak pokazuje to przykład
|
4 |
zbrojenie zostanie wrysowane i opisane |
|
|
